Elárbol de levasRegula silenciosamente cuándo un motor inhala y cuando exhala, abriendo y cerrando válvulas miles de veces por minuto. La forma en que está construido es importante, ya que funciona bajo tensión, fricción y vibración continuas. A árbol de levas forjadoSe elabora calentando una palanquilla de acero y luego aplicando una presión extrema, lo que refina la estructura interna del metal y le confiere una excelente tenacidad. La principal cuestión para los fabricantes de motores, propietarios de flotas y fabricantes de equipos es si esa mayor resistencia se traduce en ventajas reales en términos de longevidad y rendimiento. Esta página cubre la ciencia de la forja, los materiales y el tratamiento térmico, la necesidad de precisión y el tipo de diseños que se prestan a motores exigentes.
¿Cómo mejora la forja la resistencia a la fatiga y la resistencia del árbol de levas?
Flujo de grano que sigue la forma

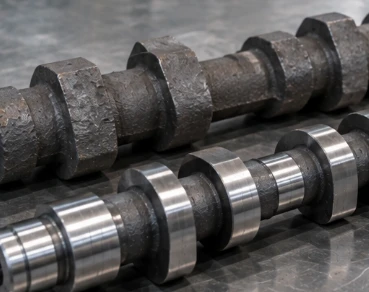

durante elforja de acero, la estructura del grano se tritura y se alinea con las curvas de la pieza. Este flujo constante de grano pasa a través de los lóbulos y muñones de un árbol de levas forjado en lugar de cortarse, como en el caso de los componentes mecanizados-a partir de-barras. El efecto neto es una parte muy resistente donde la tensión es mayor y, por lo tanto, es más capaz de resistir la rotura en un uso prolongado.
Estructura densa con menos huecos internos
La fundición puede dejar pequeños agujeros o bolsas de contracción, mientras que la forja compacta el metal hasta formar una masa homogénea. La gruesa estructura interna da como resultado propiedades mecánicas consistentes de una pieza a otra para los árboles de levas forjados. Esa estabilidad es útil para motores que funcionan muchas horas, ya que el comportamiento predecible hace que sea mucho más sencillo programar el mantenimiento y obtener cobertura de garantía.
Mejor vida a la fatiga bajo cargas repetidas
Cada rotación somete los lóbulos y el cuerpo del eje a tensiones cíclicas. Por tanto, la resistencia a la fatiga es una de las características más importantes de un árbol de levas. La estructura de grano refinada y la alta dureza del núcleo de un árbol de levas forjado le permiten manejar cargas repetidas de manera efectiva, lo que permite a los motores mantener la sincronización de válvulas precisa durante ciclos de trabajo severos y largos intervalos de servicio.
Material forjado del árbol de levas, tratamiento térmico y resistencia al desgaste
Elegir el grado de acero adecuado
La base es la elección del material. Los aceros aleados como 4140, 4340 y 5150 y los grados de cementación son alternativas populares porque brindan resistencia con alta maquinabilidad. Un árbol de levas producido a partir de una buena elección de aleación se puede adaptar para aplicaciones de carga elevada-, ya sea que desee dureza, dureza superficial o un equilibrio entre ambas.
Tratamiento térmico para una superficie dura y un núcleo resistente
Los lóbulos están en contacto deslizante con los elevadores o seguidores; por lo tanto, la dureza de la superficie es importante. El endurecimiento por inducción, la carburación y la nitruración son procesos que proporcionan una capa exterior dura y un núcleo resistente. por unárbol de levas forjado, este acoplamiento significa que la superficie resiste el desgaste y el cuerpo absorbe la tensión, lo que permite un funcionamiento prolongado, silencioso y confiable.
Acabado de superficies y protección contra el desgaste

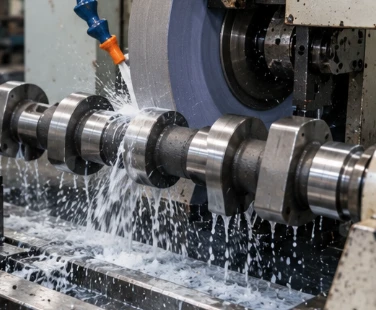

Al tratamiento térmico le sigue el esmerilado y el pulido para lograr los contornos exactos y los acabados suaves de los lóbulos. Algunos diseños de árboles de levas forjados incluyen además recubrimientos de fosfato u otros tratamientos para ayudar con el rodaje y la lubricación. Una superficie más lisa minimizará la fricción, retendrá mejor la película de aceite y permitirá que las piezas acopladas se desgasten uniformemente, aumentando la vida operativa de todo el tren de válvulas.
¿Qué papel juega la precisión del árbol de levas en el rendimiento del motor?
Sincronización precisa de las válvulas de control de perfiles de lóbulos
La forma del lóbulo dicta hasta qué punto y durante cuánto tiempo se levanta cada válvula. Incluso la más pequeña de las diferencias puede alterar el flujo de aire, la calidad de la combustión y la potencia de salida. Un árbol de levas forjado mecanizado con tolerancias precisas garantiza que los eventos de las válvulas sean fieles a la intención del diseñador del motor, lo que resulta en un ralentí más suave, una mayor respuesta y un rendimiento más consistente en todo el rango operativo.
Concentricidad, rectitud y rotación suave
Los muñones deben ser concéntricos y el eje recto para que gire sin tambalearse. Una mala geometría provoca más vibraciones y desgaste de los rodamientos. El fabricante de árboles de levas forjados utilizará equipos de inspección y rectificado precisos para mantener el descentramiento modesto. Esto contribuye a un funcionamiento silencioso, una presión de aceite constante y una mayor vida útil de los rodamientos tanto en motores de turismos como industriales.
Inspección de calidad y repetibilidad
La precisión no tiene sentido a menos que sea reproducible. Coordine los equipos de medición, los probadores de dureza y los medidores de rugosidad de superficies para verificar que cadaárbol de levas forjadoSatisface el dibujo. Los buenos registros de inspección también ayudan a los compradores a rastrear lotes y mantener una calidad constante en grandes tiradas de producción, lo cual es fundamental para los programas OEM y los contratos de suministro a largo plazo-.
Diseño de árbol de levas forjado para motores de alta-RPM y trabajo pesado-
Diseñado para ofrecer estabilidad a altas-RPM
Las tensiones en el tren de válvulas aumentan rápidamente con la velocidad del motor. El árbol de levas forjado es robusto y rígido a la torsión, lo que mantiene la acción de la válvula precisa a altas RPM cuando la desviación de la sincronización puede ser un problema. Esta estabilidad es una ventaja paramotores de alto rendimiento, construcciones de carreras y motores de calle modificados, especialmente cuando se usan junto con elevadores, resortes y varillas de empuje premium.
Resistencia para uso industrial y de servicio pesado-
Camiones, generadores,motores marinosy la maquinaria de construcción trabaja muchas horas bajo cargas severas. Aquí, un árbol de levas forjado ofrece la longevidad necesaria para mantener los motores en funcionamiento durante tiempos difíciles. La especificación de muñones más grandes, núcleos más fuertes y aceros cuidadosamente seleccionados puede coincidir con el par y el ciclo de trabajo de cada aplicación.
Diseños personalizados a partir de dibujos o muestras
Cada plataforma de motor es única y-las piezas disponibles-no siempre encajan. Específicamente, los árboles de levas pueden fabricarse a partir de diseños o muestras del cliente con perfiles de lóbulos, diámetros de muñón y parámetros de tratamiento térmico diseñados específicamente. La experiencia de su proveedor puede ayudarle a pasar de una idea a una pieza verificada más fácilmente, al tiempo que reduce los costos y el tiempo de entrega.
Conclusión
A árbol de levas forjadoProporciona una excelente combinación de resistencia, resistencia a la fatiga y prevención del desgaste con el acero y el tratamiento térmico adecuados. Luego, esa fuerza se muele con precisión-y se inspecciona para lograr un control de válvula suave y preciso que ayude a proporcionar longevidad y rendimiento confiable. Ya sea construyendo unmotor de alta-RPM o-servicio pesado, la forja es una buena opción. Encuentre un buen fabricante ahora y elija el estándar que coincida con su motor.
Preguntas frecuentes
1. ¿Por qué elegir un árbol de levas forjado en lugar de uno fundido?
La forja refina el flujo y la densidad del grano, mejorando la tenacidad y la resistencia a la fatiga.
2. ¿Qué aceros se utilizan habitualmente?
Los aceros aleados como 4140, 4340 y 5150 se utilizan ampliamente.
3. ¿Cómo se endurece la superficie del lóbulo?
El endurecimiento por inducción, la carburación o la nitruración crean una capa superficial-resistente al desgaste.
4. ¿Es un árbol de levas forjado adecuado para motores-de servicio pesado?
Sí, su potencia se adapta a camiones, generadores y motores marinos e industriales.
5. ¿Se puede personalizar un árbol de levas forjado?
Sí, se puede realizar a partir de planos o muestras con perfiles a medida.
Obtenga su árbol de levas forjado en China Welong
Fundada en 2001,China Welonges un socio de la cadena de suministro internacional paraproductos metálicos personalizados, ofreciendo desarrollo de proveedores, supervisión de compras y control de calidad bajo ISO 9001:2015. Producimos a partir de sus dibujos o muestras, y nuestros ingenieros pueden diseñar dibujos utilizando AutoCAD, Pro-Engineering y SolidWorks. Nuestros productos han llegado a clientes industriales y de automoción en Europa, Norteamérica y Asia-Pacífico. Si necesitas un confiableárbol de levas forjado, envíe sus requisitos por correo electrónico ametal@welongpost.com, y nuestro equipo le responderá rápidamente con consejos claros y una cotización competitiva.
Referencias
1. Heisler MW. Tratamiento Térmico de Aceros y Aleaciones Ferrosas. MAPE Internacional; 2013.
2. MAPE Internacional. Manual de ASM, Volumen 14A: Trabajo de metales: conformado a granel. MAPE Internacional; 2005.
3. Heywood JB. Fundamentos del motor de combustión interna. McGraw-Hill; 1988.
4. Stone R. Introducción a los motores de combustión interna. Palgrave Macmillan; 2012.
5. Dowson D. Historia de la Tribología. Publicación de ingeniería profesional; 1998.
6. Dieter GE. Metalurgia Mecánica. McGraw-Hill; 1986.
