¿Sabes qué es la medición CMM?MMCrepresentaMáquina de medición de coordenadas, que es un dispositivo utilizado en fabricación y control de calidad para medir las características físicas geométricas de un objeto. Una CMM puede operarse manualmente o controlarse mediante computadora. Utiliza una sonda para contactar el objeto que se está midiendo y registra las coordenadas precisas (x, y, z) de los puntos de la superficie del objeto.
Las CMM se utilizan para diversas aplicaciones, tales como:
Inspección: Garantizar que las piezas se fabriquen según las especificaciones correctas.
Ingeniería Inversa: Digitalización de piezas para crear modelos CAD.
Control de Calidad: Comprobación de la precisión y tolerancias de piezas o conjuntos complejos.
Creación de prototipos: ayudar en la creación rápida de prototipos midiendo las piezas del prototipo.
EnMedición CMM para inspecciónPara garantizar que las piezas se fabriquen según las especificaciones correctas, el método de operación normalmente implica los siguientes pasos clave:
1. Preparación
Selección de la pieza: La pieza a inspeccionar se coloca en la mesa de trabajo o dispositivo de la CMM. Es importante colocar la pieza de forma segura para evitar cualquier movimiento durante el proceso de medición.
Calibración: Antes de comenzar, es posible que sea necesario calibrar la CMM para garantizar su precisión. Esto incluye verificar la posición, alineación y escala de la sonda con estándares de referencia conocidos (como bloques patrón o un artefacto de calibración).
Programando la MMC: El proceso de inspección suele programarse de antemano mediante un software especializado. El programa define la trayectoria de la sonda y las medidas específicas requeridas, como las dimensiones, ángulos, tolerancias y características geométricas (por ejemplo, círculos, rectitud, planitud) que deben verificarse.
2. Definición del Datum o Puntos de Referencia
Configuración de datos de referencia: La CMM necesita una referencia o dato a partir del cual se toman todas las mediciones. Esto suele estar definido por el plano de diseño de la pieza. Un "dato" es un punto, línea o plano de la pieza que sirve como referencia para otras mediciones. La CMM está programada para establecer este dato utilizando características específicas de la pieza (por ejemplo, bordes, agujeros o superficies).
Poner a cero la sonda: La sonda CMM se coloca en el punto de referencia y se establece el sistema de coordenadas de la máquina, a menudo en el origen de la pieza o en una característica específica que sirve como punto de partida.
3. Medición de la pieza

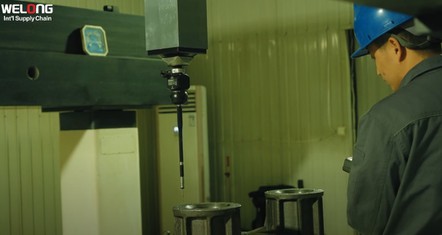

Sondeo: La sonda de la CMM (mecánica, óptica o láser) se mueve a varios puntos de medición predefinidos en la pieza. La sonda toca o escanea estos puntos y registra sus coordenadas en el espacio.
Medición de contacto: Para sondas táctiles, la máquina mueve la sonda a la superficie de la pieza. La sonda hace contacto con la superficie y, cuando la sonda se "dispara", la CMM registra la posición precisa (x, y, z).
Medición sin-contacto: Para sondas ópticas o láser, la sonda escanea la superficie de la pieza sin tocarla, recopilando datos basados en reflexión, patrones de luz o triangulación láser.
Reconocimiento de características: La CMM registra características clave, como agujeros, bordes, perfiles de superficie o geometrías complejas. Puede medir dimensiones como diámetro, distancia entre características, ángulos, radios o incluso inspeccionar la planitud, rectitud o redondez de la superficie.
4. Análisis y comparación de datos
Recopilación de datos: El software CMM recopila continuamente puntos de datos de las mediciones. Estos puntos se utilizan para formar una representación digital de la geometría de la pieza.
Comparación con CAD o Especificaciones: Los datos recopilados se comparan con el modelo CAD de la pieza o las especificaciones del plano. El software puede analizar automáticamente si la pieza se encuentra dentro de los límites de tolerancia aceptables.
Comprobación de tolerancia: El sistema verifica si los valores medidos se encuentran dentro de las tolerancias especificadas (por ejemplo, si el diámetro de un orificio está dentro de los límites especificados o si la distancia entre las características coincide con el diseño).
Tolerancia geométrica: El sistema comprueba las tolerancias geométricas, como la planitud, el paralelismo y la perpendicularidad.
5. Generación de resultados e informes
Detección de errores: Si alguna medida queda fuera de las tolerancias especificadas, el sistema las marcará como problemas potenciales.
Informes: El sistema CMM genera un informe que describe los resultados de la inspección, incluida cualquier desviación de las especificaciones. El informe puede incluir representaciones gráficas (como mapas-codificados por colores que muestran desviaciones), datos numéricos y mediciones detalladas para cada característica.
Toma de decisiones: Según los resultados de la inspección, la pieza puede considerarse aceptable, rechazada o enviada para reelaboración. El fabricante o el equipo de control de calidad utiliza estos resultados para decidir si la pieza cumple con las especificaciones de diseño o si se necesitan correcciones.
6. Publicar-acciones de inspección
Retrabajo/Correcciones: Si la pieza no cumple con las especificaciones, se puede ajustar, reelaborar o desechar según la naturaleza del error y la importancia de la pieza.
Aprobación definitiva: Si la pieza cumple con las especificaciones, está aprobada para su uso, montaje o envío posteriores.
Ventajas de utilizar CMM para inspección:
Alta exactitud y precisión: Las CMM pueden medir piezas con una precisión de nivel de micrones-, lo que garantiza que las piezas cumplan con tolerancias muy estrictas.
Automatización y repetibilidad: Una vez creado un programa de medición, se puede reutilizar para varias piezas, lo que garantiza inspecciones consistentes con un error humano mínimo.
Medición de geometría compleja: Las CMM pueden medir piezas complejas o intrincadas que podrían ser difíciles de inspeccionar manualmente.
Análisis integral: Las CMM pueden evaluar múltiples características a la vez, proporcionando una inspección completa de la pieza.
En resumen, el método de inspección CMM implica configurar la pieza, definir puntos de referencia, medir con una sonda, comparar los datos con las especificaciones y generar un informe detallado. Este proceso garantiza que las piezas se fabriquen de forma precisa y consistente dentro de las tolerancias requeridas.
